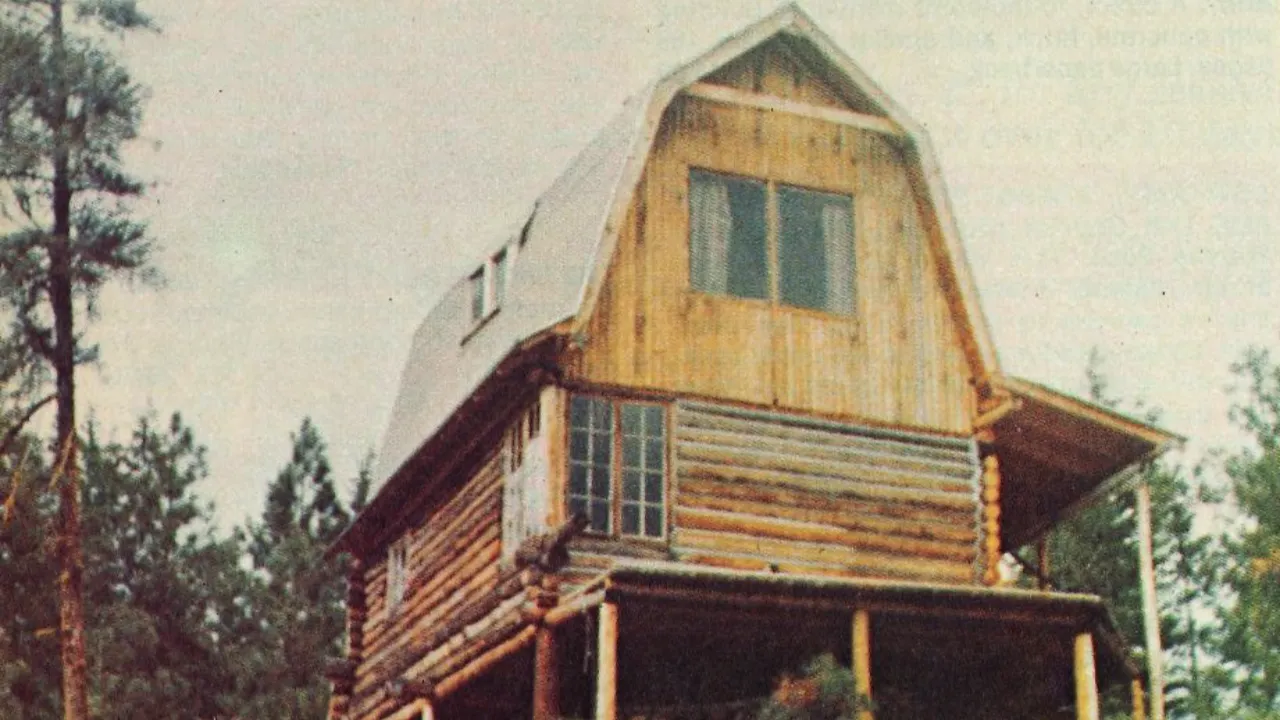

سقف گامبرل (Gambrel roof) یا سقف های انباری ؛ یکی از سبکهای محبوب و کاربردی در طراحی سقف است که بیشتر در انبارها، سوله ها و ساختمان های مدرن دیده میشود. این نوع سقف بهصورت متقارن طراحی شده و در هر طرف خود دو شیب متفاوت دارد که هم از نظر زیبایی و هم از نظر کارایی مزایای زیادی ایجاد میکند. ساخت و نصب این سقف نیازمند دقت بالا و برنامهریزی دقیق است، زیرا کوچکترین خطا میتواند بر استحکام نهایی سازه تأثیر بگذارد. معمولاً برای شروع کار، ابتدا نقشههای دقیق تهیه میشود تا ابعاد و جزئیات بهدرستی مشخص شوند و سپس مراحل برش و آمادهسازی تیرهای شیبدار انجام میگیرد. سقف گامبرل از نظر شکل به سقف شیروانی شباهت دارد، تفاوت آن اضافه شدن شیب اضافی در بخش های پایینی لبهها است. در این طراحی، شیب پایین زاویه ای بسیار تندتر از شیب بالایی دارد که ملایمتر است. در این مقاله از سلام دنیا به بررسی مراحل ساخت و اجرای سقف گامبرل (سقف انبار) پرداختهایم.
نحوه ساخت سقف گامبرل (سقف انبار) مرحله به مرحله
بخش 1: برش قطعات تیر (Rafter Pieces)

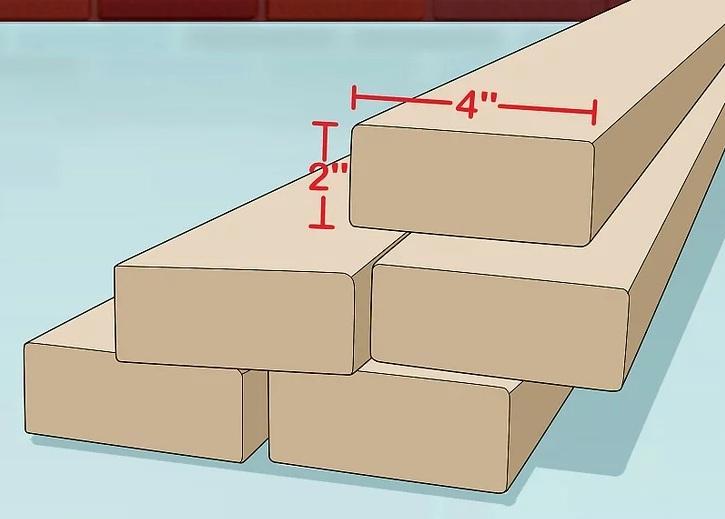

1. 24 تخته 2×4 برای تیرها بخرید.
اگر سوله شما 10 فوت (3٫0 متر) عرض دارد، هر قطعه کامل تیر از 4 تخته 2×4 تشکیل میشود که هرکدام 4 فوت (1٫2 متر) طول دارند. تعداد ستونهای دیواری (wall studs) خود را بشمارید. برای هر ستون دیوار در انبار یا سولهتان به یک تیر کامل نیاز دارید.
حتما بخوانید: آموزش قاب بندی کف ساختمان
- اگر 6 ستون دیواری دارید، به 6 تیر کامل نیاز خواهید داشت. از آنجایی که برای هر تیر به 4 تخته نیاز دارید، در مجموع به 24 تخته نیاز خواهید داشت.
- همچنین میتوانید تختههای 8 فوتی (2٫4 متر) تهیه کنید و آنها را از وسط نصف کنید.
- ممکن است خرید چند تخته اضافی در صورت اشتباه کردن مفید باشد.
چگونه یک سقف گامبرل (دو شیب شکسته) بسازیم؟

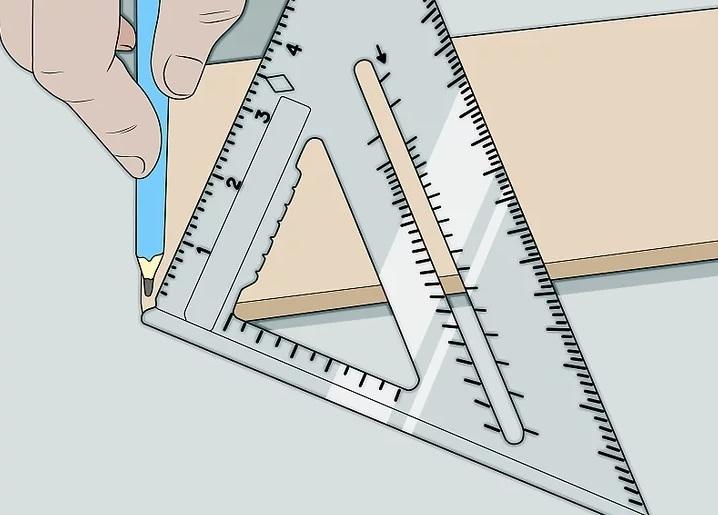

2. انتهای تختهها را با زاویه 22٫5 درجه علامتگذاری کنید.
نقطه محور (pivot point) را روی یک گونیا (speed square) در گوشه هر تخته با زاویه 22٫5 درجه تنظیم کنید و آن را با مداد علامت بزنید. هر دو انتهای هر تخته باید به این شکل علامتگذاری شوند. شما در امتداد خطوطی که میکشید برش خواهید داد.

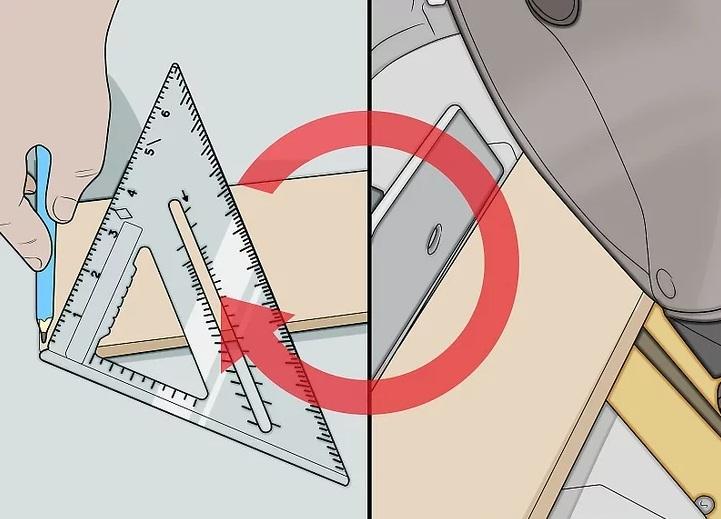

3. تختهها را با اره فارسیبر (miter saw) یا اره گرد (circular saw) برش دهید.
تیغه اره را روی خطی که کشیدهاید تنظیم کنید. ماشه اره را فشار دهید و آن را پایین بیاورید تا انتهای تختهها را با زاویه ببُرد. وقتی کارتان تمام شد، انتهای تختهها باید کاملاً همسطح (flush) با یکدیگر قرار بگیرند.[3]
- اگر اره فارسیبر دارید، میتوانید زاویه برش را خود دستگاه تنظیم کنید بدون اینکه نیاز به استفاده از گونیا داشته باشید.
بخش 2: مونتاژ تیرها (Assembling the Rafters)

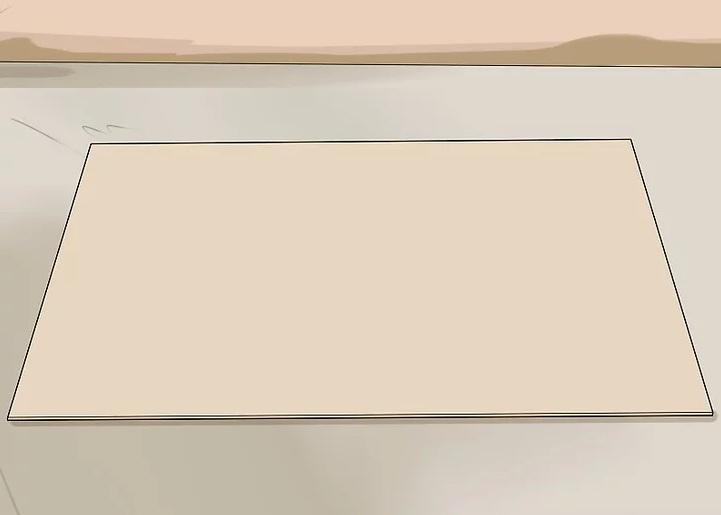

1. یک تخته چندلایی (plywood) به ابعاد 10 فوت × 5 فوت (3٫0 متر × 1٫5 متر) روی زمین قرار دهید.
این قطعه تخته چندلایی نمایانگر ابعاد سقف شماست و بهعنوان محل مونتاژ تیرها عمل خواهد کرد. اگر سولهای به عرض 10 فوت (3٫0 متر) دارید، سقف شما 10 فوت (3٫0 متر) عرض و 5 فوت (1٫5 متر) ارتفاع خواهد داشت.
حتما بخوانید: راهنمای بازسازی آشپزخانه قدیمی با کمترین هزینه
- این قطعه تخته چندلایی را در محلی با فضای کافی پهن کنید.

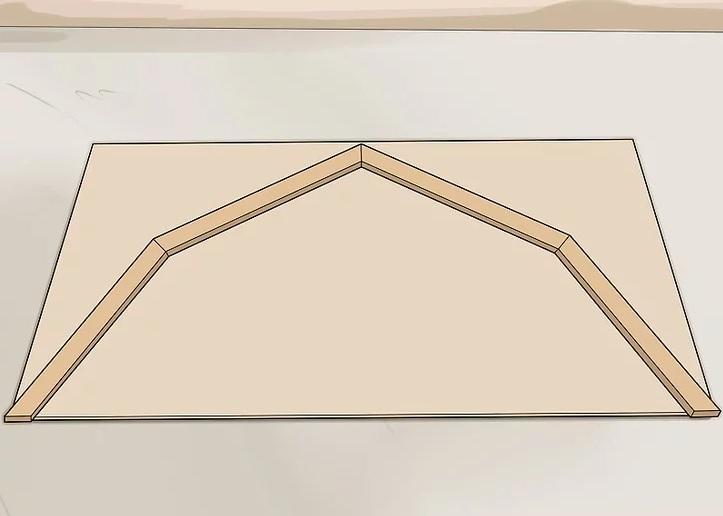

2. تیرها را روی قطعه تخته چندلایی مونتاژ کنید.
قطعات تیر را روی تخته چندلایی قرار دهید و آنها را طوری همراستا کنید که انتهای هر قطعه دقیقاً در امتداد قطعه کناری قرار بگیرد. این همان شکلی است که تیرها وقتی روی سقف سوله قرار میگیرند خواهند داشت.

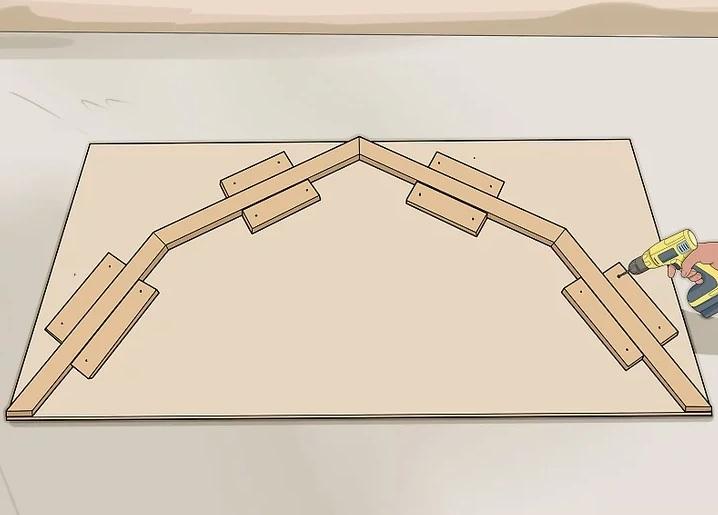

3. بلوکهای چوبی را در هر دو طرف تختهها پیچ کنید.
بلوکهای چوبی با ابعاد 3 اینچ × 6 اینچ (76 میلیمتر × 152 میلیمتر) را در دو طرف هر قطعه تیر قرار دهید. این بلوکهای چوبی کمک میکنند قطعات تیر هنگام اتصال در جای خود ثابت بمانند. با استفاده از پیچگوشتی برقی، پیچها را در هر انتهای بلوکهای چوبی وارد کرده و مستقیماً به تخته چندلایی زیرین محکم کنید.
- میتوانید از چوبهای اضافی که تا این مرحله بریدهاید استفاده کنید.

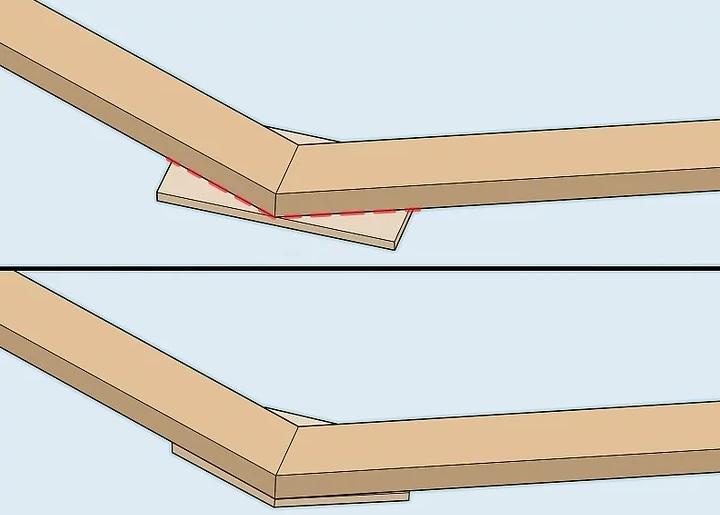

4. اتصالات OSB یا تخته چندلایی را برای اتصال قطعات تیر ترسیم و برش دهید.
یک قطعه مستطیلی به ابعاد 6 اینچ × 12 اینچ (15 سانتیمتر × 30 سانتیمتر) از OSB یا تخته چندلایی با ضخامت 3/4 اینچ (1٫9 سانتیمتر) زیر محل اتصال یک تیر مونتاژشده قرار دهید. بالای اتصال را روی آن علامتگذاری کنید تا زاویه دقیقاً مطابق زاویه محل اتصال تیرها باشد. سپس با استفاده از اره، خطوطی را که رسم کردهاید ببُرید.
حتما بخوانید: اصول چیدمان منزل و بایدها و نبایدهای دکوراسیون منزل
- این قطعات با نام gussets (صفحات اتصال/وصلهها) شناخته میشوند.

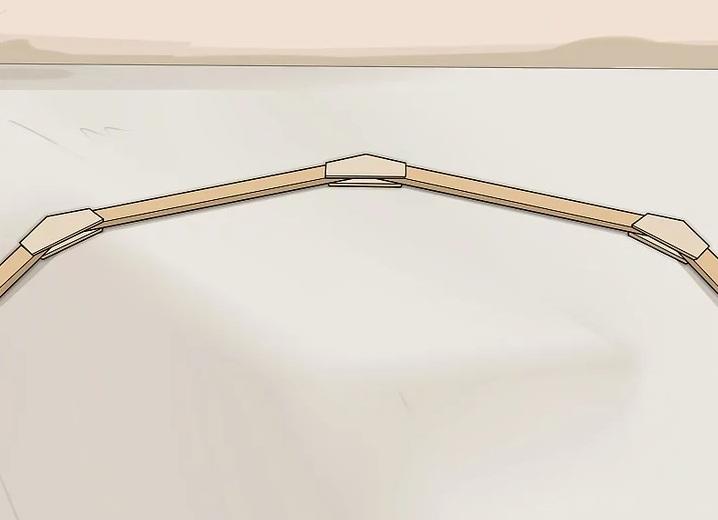

5. از این قطعه اتصال بهعنوان الگو استفاده کنید و باقی اتصالات را بسازید.
قطعه اتصال (gusset) را روی محل اتصال تیر قرار دهید تا مطمئن شوید کاملاً اندازه است و لبههای بالایی کاملاً همسطح هستند. اگر درست بود، میتوانید از آن بهعنوان الگو برای بریدن سایر قطعات اتصال برای تیرها استفاده کنید. برای هر طرف هر اتصال در تیرها باید یک gusset بسازید.
- در مجموع برای هر تیر کامل به 8 قطعه اتصال نیاز دارید.
- اگر 6 تیر داشته باشید، برای کل پروژه به 48 قطعه اتصال نیاز خواهید داشت.

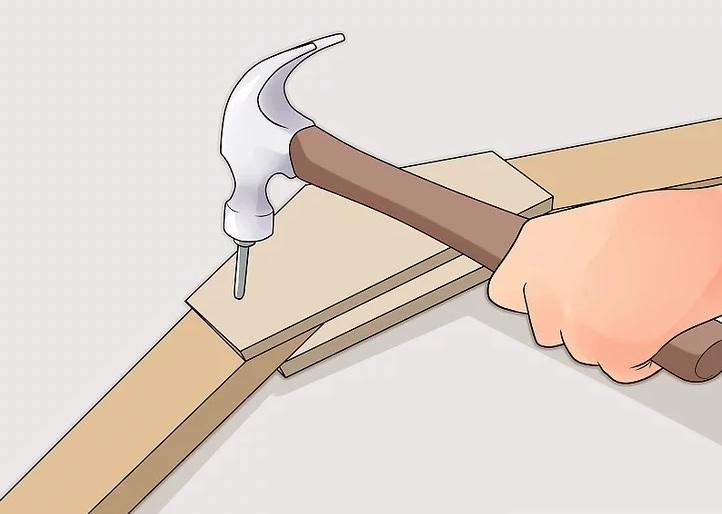

6. قطعات اتصال (gussets) را به تختههای تیر میخ کنید.
قطعه اتصال را دوباره روی محل اتصال تیر قرار دهید. با استفاده از میخهای 6d، هر 3 اینچ (7٫6 سانتیمتر) یک میخ در اطراف لبه قطعه اتصال بزنید و آن را مستقیماً به تخته تیر محکم کنید. این کار را برای تمام اتصالات تیر ادامه دهید. سپس تیر را برگردانید و قطعات اتصال را به سمت دیگر اتصالات نیز میخ کنید.
- برای محکم کردن هر قطعه اتصال به تیر حدود 8 تا 10 میخ استفاده کنید.

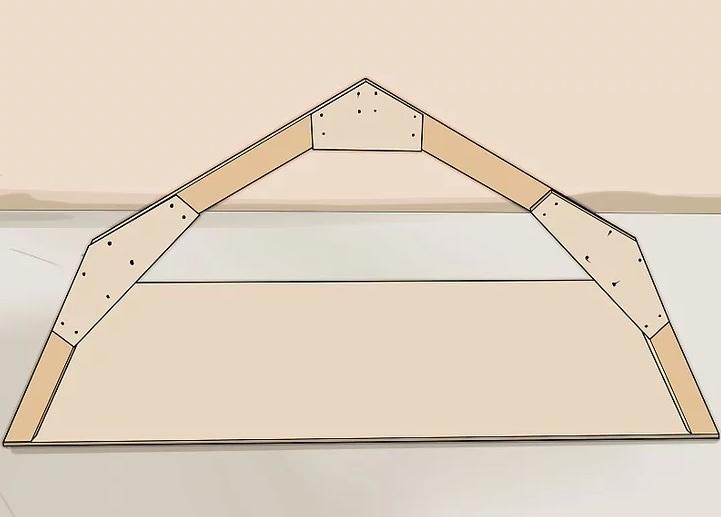

7. برای هر ستون دیوار در سوله یا انبار خود یک تیر کامل بسازید.
این مراحل ساخت را برای بقیه تیرهای سقف تکرار کنید. از فضای تخته چندلایی بهعنوان محل مونتاژ استفاده کنید و هر یک از تیرها را بسازید. به خاطر داشته باشید که برای هر ستون دیوار در سوله خود به یک تیر نیاز خواهید داشت.
بخش 3: بالا بردن سقف (Raising the Roof)
1. تیرها را روی سقف سوله یا انبار بالا ببرید.
حتما بخوانید: معماری پست مدرن چیست
در این مرحله از 2 تا 3 نفر از دوستانتان کمک بگیرید. نردبانها را در دو طرف انبار یا سوله قرار دهید و یک نفر هم داخل سوله باشد. تیرها را روی سقف بالا بکشید و آنها را طوری تنظیم کنید که کاملاً همراستا با ستون دیوار قرار بگیرند.

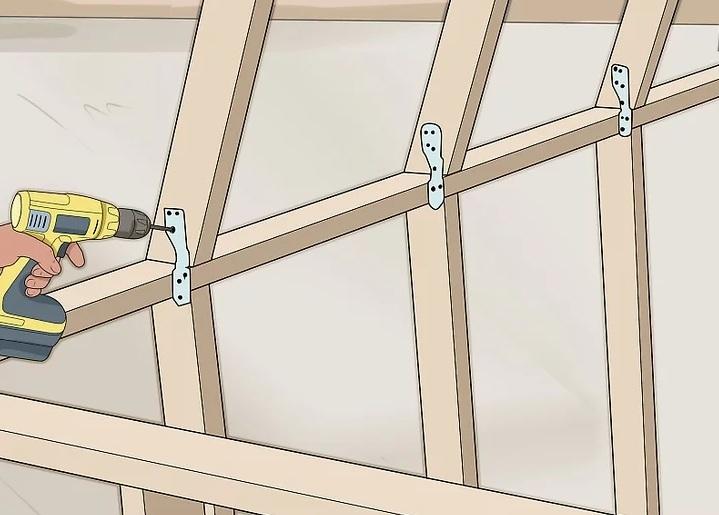

2. تیر را به دیوار پیچ کنید.
یک صفحه اتصال فلزی (metal joint plate) را بین تیر و بالای دیوار قرار دهید. 2 عدد میخ 16d را بهصورت زاویهدار از تخته تیر عبور دهید تا هم از تیر بگذرد و هم وارد بالای دیوار سوله شود. به سمت دیگر تیر بروید و همانجا نیز با یک اتصال فلزی آن را میخ کنید.
- باید در هر دو طرف تختههای تیر، صفحه اتصال وجود داشته باشد.

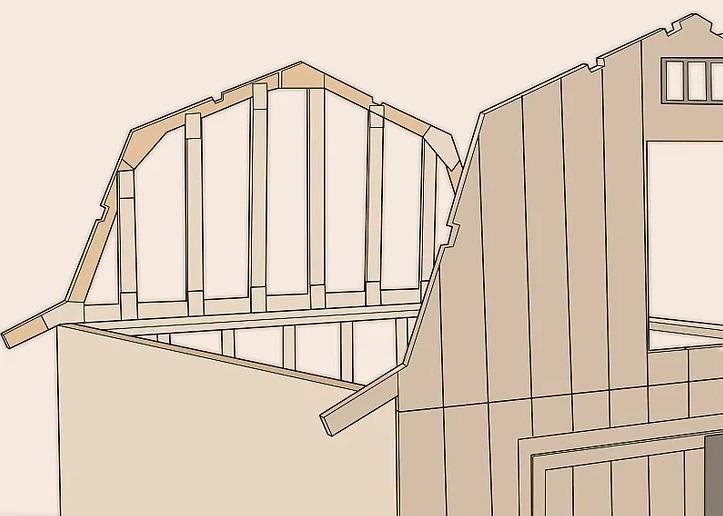

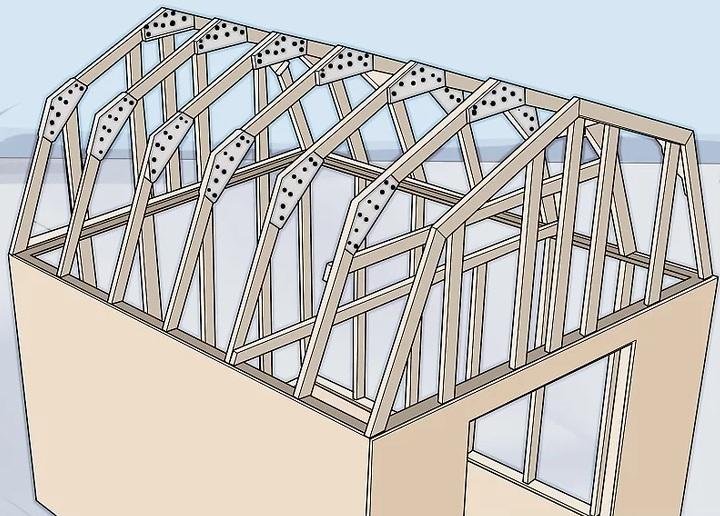

3. تمام تیرهای سقف را نصب کنید.
برای هر ستون دیوار در انبار یا سوله یک تیر نصب کنید. برای هر تیر وقت بگذارید و قبل از رفتن به تیر بعدی مطمئن شوید که لبههای تیر کاملاً شاقول (عمودی) هستند.
- اگر در ثابت نگه داشتن آنها مشکل دارید، میتوانید با استفاده از تختههای 2×4 در هر طرف تیر، مهاربند (brace) نصب کنید.

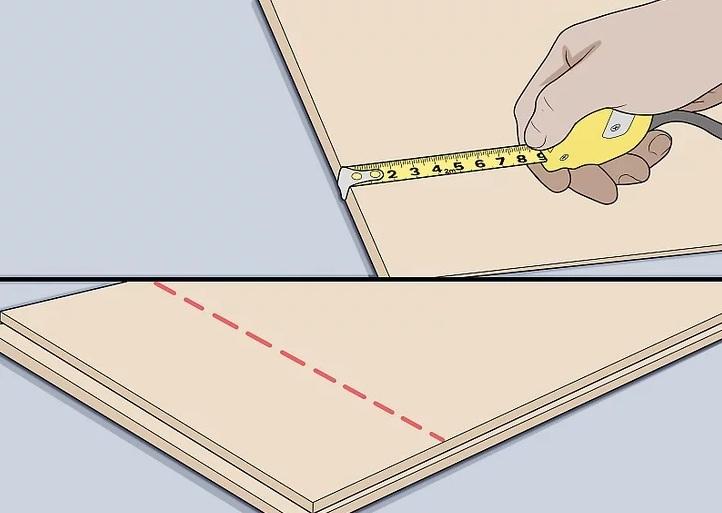

4. ورقهای سقف (OSB یا تخته چندلایی) را اندازهگیری و برش دهید.
4 قطعه OSB یا تخته چندلایی با ضخامت 0٫5 اینچ (1٫3 سانتیمتر) اندازهگیری کنید. این قطعات باید نصف طول سازه و به اندازه عرض هر بخش تیر باشند.
حتما بخوانید: 12 ایده ساخت آلونک و خانه باغ کوچک
- برای مثال، اگر انبار شما 10 در 12 فوت (3٫0 متر × 3٫7 متر) باشد، هر قطعه OSB باید 6 در 3٫83 فوت (1٫83 متر × 1٫17 متر) باشد.

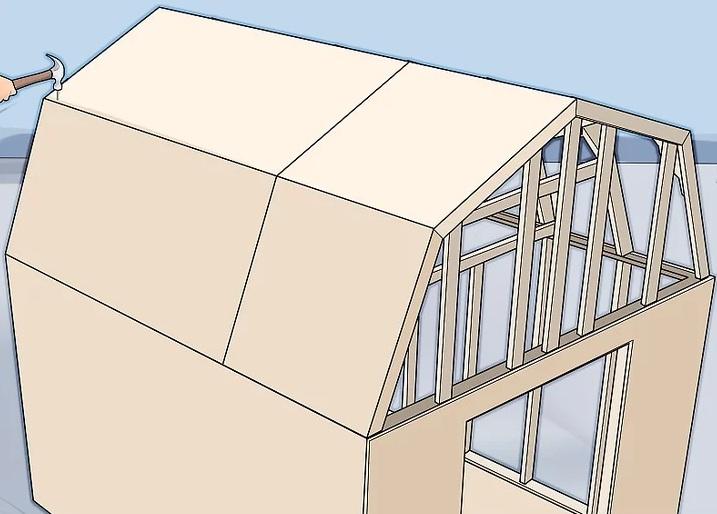

5. OSB یا تخته چندلایی را روی تیرها میخ کنید تا سقف بسته شود.
ابتدا از گوشههای بالای سقف شروع کنید. OSB یا تخته چندلایی را روی قسمت بالایی تیرها قرار دهید و مطمئن شوید لبهها کاملاً همسطح هستند. در امتداد لبهها میخ بزنید و هر 8 اینچ (20 سانتیمتر) یک میخ 8d داخل تیرها وارد کنید. این کار را ادامه دهید تا سقف کاملاً پوشانده شود.
- اگر لبهها همسطح نبودند، باید OSB یا تخته چندلایی را دوباره برش دهید.
- همچنین میتوانید از OSB برای پوشاندن قسمت جلویی و پشتی سقف استفاده کنید.
سخن آخر
در نهایت، ساخت سقف گامبرل تنها یک فرآیند ساده مونتاژ نیست، بلکه مجموعهای از مراحل دقیق و مهندسیشده است که از برش صحیح قطعات چوبی آغاز میشود و تا نصب نهایی ورقهای سقف ادامه پیدا میکند. دقت در اندازهگیری، رعایت زاویهها، استفاده از اتصالات استاندارد و اجرای صحیح هر مرحله، نقش تعیینکنندهای در استحکام و دوام نهایی سازه دارد. این نوع سقف به دلیل طراحی خاص خود، علاوه بر زیبایی، فضای بیشتری نیز در اختیار سازه قرار میدهد، اما تنها زمانی عملکرد مطلوب خواهد داشت که تمام مراحل ساخت با دقت و بر اساس اصول فنی انجام شوند. در نهایت، رعایت نکات ایمنی و استفاده از ابزار و مصالح مناسب، تضمینکننده یک سقف گامبرل محکم، استاندارد و ماندگار خواهد بود.
